Гибкие кабель-каналы Sabin Chain

Характеристики гибких кабельных каналов Clean Room для «чистых комнат»

	Тип	Длина звена	радиус изгиба	Масса кг/м	Макс. Скорость м/с	Рабочий темп. Диапазон, 0С	Размеры
							A	B	C	D
	Sb 018CR.20	18	28, 38, 48	0,26	15	-40 - +130	34	22	20	15
	Sb 018CR.40			0,29			54	22	40	15
	Sb 020CR.16	20	35, 45, 75, 100, 120	0,4	15	-40 - +130	30	29	16	22
	Sb 020CR.27			0,45			41	29	27	22
	Sb 020CR.37			0,49			51	29	37	22
	Sb 020CR.47			0,53			61	29	47	22
	Sb 025CR.035	25	50, 70, 90, 120, 150	0,85	15	-40 - +130	59	38	35	28
	Sb 025CR.055			0,88			79	38	55	28
	Sb 025CR.075			0,93			99	38	75	28
	Sb 025CR.100			1,01			124	38	100	28
	Sb 025CR.125			1,06			149	38	125	28
	Sb 035CR.050	35	75, 100, 125, 150, 200	1,25	15	-40 - +130	78	52	50	40
	Sb 035CR.075			1,34			103	52	75	40
	Sb 035CR.100			1,42			128	52	100	40
	Sb 035CR.125			1,55			153	52	125	40
	Sb 035CR.150			1,61			178	52	150	40
	Sb 035CR.175			1,71			203	52	175	40
	Sb 035CR.200			1,76			228	52	200	40
	Sb 045CR.050	45	75, 100, 120, 140, 200, 250, 300	1,84	15	-40 - +130	80	70	50	50
	Sb 045CR.075			1,9			105	70	75	50
	Sb 045CR.100			2,01			130	70	100	50
	Sb 045CR.125			2,13			155	70	125	50
	Sb 045CR.150			2,22			180	70	150	50
	Sb 045CR.175			2,3			205	70	175	50
	Sb 045CR.200			2,42			230	70	200	50
	Sb 045CR.250			2,57			280	70	250	50
	Sb 045CR.300			2,8			330	70	300	50
	Sb 060CR.050	60	125, 140, 190, 220, 270, 390	2,66	15	-40 - +130	90	82	50	62
	Sb 060CR.075			2,7			115	82	75	62
	Sb 060CR.100			2,78			140	82	100	62
	Sb 060CR.125			2,87			165	82	125	62
	Sb 060CR.150			2,94			190	82	150	62
	Sb 060CR.175			3,00			215	82	175	62
	Sb 060CR.200			3,09			240	82	200	62
	Sb 060CR.250			3,21			290	82	250	62
	Sb 060CR.300			3,37			340	82	300	62
	Sb 075CR.075	75	180, 200, 250, 300, 350, 400, 500	3,69	15	-40 - +130	115	108	75	80
	Sb 075CR.100			3,79			140	108	100	80
	Sb 075CR.125			3,88			165	108	125	80
	Sb 075CR.150			3,92			190	108	150	80
	Sb 075CR.175			4,05			215	108	175	80
	Sb 075CR.200			4,17			240	108	200	80
	Sb 075CR.250			4,36			290	108	250	80
	Sb 075CR.300			4,56			340	108	300	80
	Sb 075CR.350			4,69			390	108	350	80
	Sb 075CR.400			4,89			440	108	400	80

Характеристики гибких кабельных каналов Normal стандартного типа

	Тип	Длина звена	радиус изгиба	Масса кг/м	Макс. Скорость м/с	Рабочий темп. Диапазон, 0С	Размеры
							A	B	C	D
	Sb 028N.035	28	46, 66, 86, 116, 146	0,72	15	-40 - +130	55	38	35	26
	Sb 028N.050			0,76			70	38	60	26
	Sb 028N.055			0,78			75	38	55	26
	Sb 028N.075			0,83			95	38	75	26
	Sb 028N.100			0,9			120	38	100	26
	Sb 028N.125			0,97			145	38	125	26
	Sb 028N.150			1,06			170	38	150	26
	Sb 028N.175			1,14			195	38	175	26
	Sb 028N.200			1,19			220	38	200	26
	Sb 035N.035	35	55, 65, 90, 115, 140, 190	0,86	15	-40 - +130	55	52	35	40
	Sb 035N.050			0,89			70	52	50	40
	Sb 035N.055			0,91			75	52	55	40
	Sb 035N.075			0,95			95	52	75	40
	Sb 035N.100			1,00			120	52	100	40
	Sb 035N.125			1,06			145	52	125	40
	Sb 035N.150			1,13			170	52	150	40
	Sb 035N.175			1,19			195	52	175	40
	Sb 035N.200			1,23			220	52	200	40
	Sb 045N.050	45	90, 110, 135, 165, 185, 235, 285	1,6	15	-40 - +130	80	66	50	45
	Sb 045N.075			1,67			105	66	75	45
	Sb 045N.100			1,75			130	66	100	45
	Sb 045N.125			1,88			155	66	125	45
	Sb 045N.150			1,96			180	66	150	45
	Sb 045N.175			2,06			205	66	175	45
	Sb 045N.200			2,19			230	66	200	45
	Sb 045N.250			2,28			280	66	250	45
	Sb 045N.300			2,51			330	66	300	45
	Sb 060N.075	60	125, 135, 150, 180, 230, 270, 340	2,56	15	-40 - +130	115	82	75	56
	Sb 060N.100			2,6			140	82	100	56
	Sb 060N.125			2,76			165	82	125	56
	Sb 060N.150			2,84			190	82	150	56
	Sb 060N.175			2,93			215	82	175	56
	Sb 060N.200			3,09			240	82	200	56
	Sb 060N.250			3,24			290	82	250	56
	Sb 060N.300			3,45			340	82	300	56
	Sb 060N.350			3,72			390	82	350	56
	Sb 060N.400			3,97			440	82	400	56
	Sb 075N.075	75	160, 180, 230, 280, 330, 380, 480	3,65	15	-40 - +130	115	108	75	78
	Sb 075N.100			3,76			140	108	100	78
	Sb 075N.125			3,88			165	108	125	78
	Sb 075N.150			3,97			190	108	150	78
	Sb 075N.175			4,13			215	108	175	78
	Sb 075N.200			4,32			240	108	200	78
	Sb 075N.250			4,56			290	108	250	78
	Sb 075N.300			4,9			340	108	300	78
	Sb 075N.350			5,27			390	108	350	78
	Sb 075N.400			5,63			440	108	400	78
	Sb 075N.450			-			490	108	450	78
	Sb 075N.500			-			540	108	500	78
	Sb 075N.550						590	108	550	78
	Sb 075N.600						640	108	600	78
	Sb 100N.075	100	190, 290, 390, 490, 590	5,93	15	-40 - +130	131	140	75	110
	Sb 100N.100			6,01			156	140	100	110
	Sb 100N.125			6,09			181	140	125	110
	Sb 100N.150			6,15			206	140	150	110
	Sb 100N.175			6,27			231	140	175	110
	Sb 100N.200			6,4			256	140	200	110
	Sb 100N.250			6,58			306	140	250	110
	Sb 100N.300			6,82			358	140	300	110
	Sb 100N.350			7,08			406	140	350	110
	Sb 100N.400			7,34			456	140	400	110
	Sb 100N.450			7,58			506	140	450	110
Sb 100N.500	7,78			556			140	500	110
Sb 100N.550	7,98			606			140	550	110
Sb 100N.600	8,19			656			140	600	110

Характеристики гибких кабельных каналов Sliding скользящего типа

	Тип	Длина звена	радиус изгиба	Масса кг/м	Макс. Скорость м/с	Рабочий темп. Диапазон, 0С	Размеры
							A	B	C	D
	Sb 045S.050	45	90, 110, 135, 165, 185, 235, 285	1,94	10	-40 - +130	98	66	50	45
	Sb 045S.075			2,01			123	66	75	45
	Sb 045S.100			2,09			148	66	10	45
	Sb 045S.125			2,21			173	66	125	45
	Sb 045S.150			2,3			198	66	150	45
	Sb 045S.175			2,4			223	66	175	45
	Sb 045S.200			2,53			248	66	200	45
	Sb 045S.250			2,62			298	66	250	45
	Sb 045S.300			2,85			348	66	300	45
		60	125, 135, 150, 180, 230, 270, 340	2,88	10	-40 - +130	133	82	75	56
	Sb 060S.100			2,92			158	82	100	56
	Sb 060S.125			3,07			183	82	125	56
	Sb 060S.150			3,15			208	82	150	56
	Sb 060S.175			3,25			233	82	175	56
	Sb 060S.200			3,41			258	82	200	56
	Sb 060S.250			3,55			308	82	250	56
	Sb 060S.300			3,77			358	82	300	56
	Sb 060S.350			4,03			408	82	350	56
	Sb 060S.075			4,29			458	82	400	56
	Sb 075S.075	75	160, 180, 230, 280, 330, 380, 480	3,92	10	-40 - +130	133	108	75	110
	Sb 075S.100			4,03			158	108	100	110
	Sb 075S.125			4,15			183	108	125	110
	Sb 075S.150			4,24			208	108	150	110
	Sb 075S.175			4,4			233	108	175	110
	Sb 075S.200			4,58			258	108	200	110
	Sb 075S.250			4,83			308	108	250	110
	Sb 075S.300			5,17			358	108	300	110
	Sb 075S.350			5,54			408	108	350	110
	Sb 075S.400			5,9			458	108	400	110
	Sb 075S.450			6,19			508	108	450	110
	Sb 075S.500			6,47			558	108	500	110
	Sb 075S.550			6,75			608	108	550	110
	Sb 075S.600			7,04			658	108	600	110

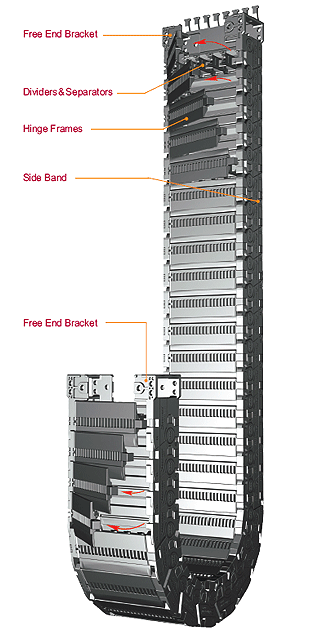

Характеристики гибких кабельных каналов Enclosed закрытого типа

	Тип	Длина звена	радиус изгиба	Масса кг/м	Макс. Скорость м/с	Рабочий темп. Диапазон, 0С	Размеры
							A	B	C	D
	Sb 028E.035	28	66, 86, 116, 146	0,91	15	-40 - +130	55	38	35	26
	Sb 028E.055			1,07			75	38	55	26
	Sb 028E.075			1,22			95	38	75	26
	Sb 028E.100			1,4			120	38	100	26
	Sb 035E.050	35	90, 115, 140, 190	1,25	15	-40 - +130	70	52	50	40
	Sb 035E.075			1,44			95	52	75	40
	Sb 035E.100			1,61			120	52	100	40
	Sb 035E.125			1,80			145	52	125	40
	Sb 035E.150			1,98			170	52	150	40
	Sb 045E.075	45	90, 110, 135, 165, 185, 235, 285	2,44	15	-40 - +130	105	66	75	45
	Sb 045E.100			2,67			130	66	100	45
	Sb 045E.125			2,89			155	66	125	45
	sb 045E.150			3,11			180	66	150	45
	Sb 060E.100	60	125, 135, 150, 180, 230, 270, 340	3,67	15	-40 - +130	140	82	100	56
	Sb 060E.150			4,17			190	82	150	56
	Sb 060E.200			4,83			240	82	200	56
	Sb 075E.150	75	160, 180, 230, 280, 330, 280, 480	4,67	15	-40 - +130	190	108	150	78
	Sb 075E.200			6,4			240	108	200	78
	Sb 075E.300			7,6			340	108	300	78
