Кратко о продукции
Электродвигатель АИР80Электродвигатели общепромышленного применеия для работы от сети 380 В при частоте 50Гц
|
Преобразователи
частоты KEB до 900 кВт
KEB расширяет серию преобразователей частоты COMBIVERT
F5 до 900 кВт.

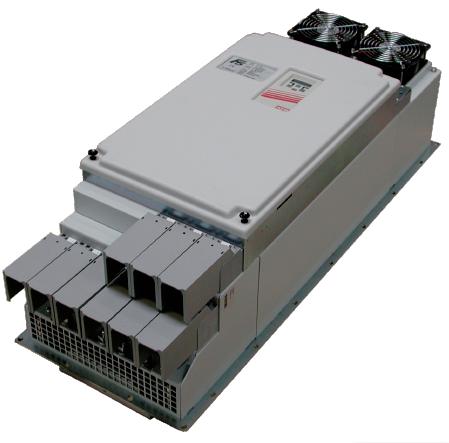

Универсальный преобразователь частоты KEB типоразмера P это:
- модульная
архитектура: 200...315 кВт — одинарный блок, 400...900 кВт —
комбинация из двух или трех блоков в режиме ведущий-ведомый
- поддерживаемое
напряжение 400 В / 690 В
- интегрированное
воздушное или водяное охлаждение
- комплексная защита
по току, напряжению и температуре
- контроль тока и
напряжения в статическом и динамическом режимах
- устойчивость к
коротким замыканиям
- аппаратное
ограничение по току
- различные варианты
монтажа
Технические
характеристики 400 В
|
Типоразмер
|
28
|
29
|
30
|
32
|
33
|
34
|
35
|
36
|
37
|
38
|
|
Количество
и тип блоков (М — ведущий, S - ведомый)
|
M
|
MS
|
MSS
|
|
Количество
фаз
|
3
|
|
Выходная
мощность, [кВА]
|
256
|
319
|
395
|
492
|
554
|
616
|
693
|
797
|
921
|
1005
|
|
Максимальная
номинальная мощность двигателя, [кВ]
|
200
|
250
|
315
|
400
|
450
|
500
|
560
|
630
|
710
|
800
|
|
Выходной
номинальный ток, [А]
|
370
|
460
|
570
|
710
|
800
|
890
|
1000
|
1150
|
1330
|
1450
|
|
Максимальный
кратковременный ток1,
[А]
|
462
|
575
|
712
|
887
|
1000
|
1112
|
1250
|
1438
|
1663
|
1813
|
|
Ток
отключения, [А]
|
554
|
690
|
855
|
1065
|
1200
|
1335
|
1500
|
1725
|
1995
|
2175
|
|
Входной
номинальный ток, [А]
|
385
|
483
|
598
|
746
|
840
|
935
|
1050
|
1208
|
1397
|
1523
|
|
Максимально
допустимый ток предохранителя, [А]
|
550
|
650
|
710
|
550
|
650
|
710
|
550
|
650
|
650
|
710
|
|
Номинальная
частота модуляции, [кГц]
|
2
|
|
Максимальная
частота модуляции, [кГц]
|
4
|
|
Потери по
мощности при номинальной работе, [кВт]
|
3.5
|
4.2
|
5.3
|
6.8
|
7.6
|
8.5
|
9.5
|
10.7
|
11.9
|
13.4
|
|
Удерживаемый
ток при 4 кГц, [А]
|
259
|
322
|
399
|
497
|
560
|
623
|
700
|
805
|
931
|
1015
|
|
Минимальная
частота при непрерывной полной нагрузке, [Гц]
|
3
|
|
Максимальная
температура теплоотвода
|
90
|
60
|
90
|
60
|
|
Сечение
моторного кабеля2,
[мм2]
|
2х95
|
2х120
|
2х150
|
2х95
|
2х120
|
2х120
|
2х95
|
2х120
|
2х120
|
2х150
|
|
Максимальная
длина экранированного моторного кабеля, [м]
|
100
|
|
Минимальный
тормозной резистор, [Ом]
|
2.4
|
|
Максимальный
тормозной ток, [А]
|
330
|
|
Входной
ток, [В]
|
400
(480)
|
|
Диапазон
входного тока, [В]
|
305...528
±0
%
|
|
Частота
сети, [Гц]
|
50
/ 60 ±2
|
|
Выходное
напряжение, [В]
|
3
фазы в диапазоне от 0 до входного напряжения
|
|
Выходная
частота3,
[Гц]
|
0...1600
|
|
Метод
охлаждения (L — воздух, W — вода)
|
W
|
L
|
W
|
L
|
W
|
W
|
L
|
W
|
L
|
W
|
L
|
W
|
L
|
W
|
L
|
W
|
L
|
W
|
|
Необходимость
во вненем вентиляторе блока охлаждения (24 В, 3 А)
|
-
|
-
|
+
|
-
|
-
|
-
|
+
|
-
|
+
|
-
|
-
|
+
|
-
|
+
|
-
|
|
Температура
хранения, [ОС]
|
-25...70
|
|
Температура
эксплуатации, [ОС]
|
-10...45
|
- В системах
собратной связью необходимо вычесть 5% на резерв управления.
- Рекомендуемое
минимальное сечение при длине кабеля (медь) до 100 м.
- Выходная частота
не должна превышать 1/10 от частоты модуляции.
Технические
характеристики 690 В
|
Типоразмер
|
28
|
29
|
30
|
32
|
33
|
34
|
35
|
36
|
37
|
38
|
39
|
|
Количество
и тип блоков (М — ведущий, S - ведомый)
|
M
|
MS
|
MSS
|
|
Количество
фаз
|
3
|
|
Выходная
мощность, [кВА]
|
269
|
335
|
415
|
514
|
598
|
657
|
741
|
849
|
980
|
1076
|
1213
|
|
Максимальная
номинальная мощность двигателя, [кВ]
|
200
|
250
|
315
|
400
|
450
|
500
|
560
|
630
|
710
|
800
|
900
|
|
Выходной
номинальный ток, [А]
|
225
|
280
|
345
|
430
|
500
|
550
|
620
|
710
|
820
|
900
|
1015
|
|
Максимальный
кратковременный ток1,
[А]
|
281
|
350
|
431
|
538
|
625
|
688
|
775
|
888
|
1025
|
1125
|
1269
|
|
Ток
отключения, [А]
|
338
|
420
|
518
|
645
|
750
|
825
|
930
|
1065
|
1230
|
1350
|
1523
|
|
Входной
номинальный ток, [А]
|
232
|
288
|
355
|
443
|
515
|
567
|
639
|
731
|
845
|
927
|
1045
|
|
Максимально
допустимый ток предохранителя, [А]
|
400
|
500
|
500
|
400
|
400
|
500
|
500
|
400
|
400
|
500
|
500
|
|
Номинальная
частота модуляции, [кГц]
|
2
|
|
Максимальная
частота модуляции, [кГц]
|
4
|
|
Потери по
мощности при номинальной работе, [кВт]
|
3.4
|
4.3
|
5.4
|
6.5
|
7.7
|
8.5
|
9.6
|
10.8
|
12.7
|
13.9
|
15.8
|
|
Удерживаемый
ток при 4 кГц, [А]
|
158
|
196
|
245
|
301
|
343
|
385
|
427
|
490
|
567
|
616
|
710
|
|
Минимальная
частота при непрерывной полной нагрузке, [Гц]
|
3
|
|
Максимальная
температура теплоотвода
|
90
|
|
Сечение
моторного кабеля2,
[мм2]
|
2х50
|
2х70
|
2х95
|
2х50
|
2х70
|
2х70
|
2х95
|
2х50
|
2х70
|
2х95
|
2х95
|
|
Максимальная
длина экранированного моторного кабеля, [м]
|
100
|
|
Минимальный
тормозной резистор, [Ом]
|
5
|
|
Максимальный
тормозной ток, [А]
|
250
|
|
Входной
ток, [В]
|
690
|
|
Диапазон
входного тока, [В]
|
450...760
±0
%
|
|
Частота
сети, [Гц]
|
50
/ 60 ±2
|
|
Выходное
напряжение, [В]
|
3
фазы в диапазоне от 0 до входного напряжения
|
|
Выходная
частота3,
[Гц]
|
0...1600
|
|
Метод
охлаждения (L — воздух, W — вода)
|
W
|
L
|
W
|
L
|
W
|
W
|
L
|
W
|
L
|
W
|
L
|
W
|
L
|
W
|
L
|
W
|
L
|
W
|
L
|
W
|
|
Необходимость
во внешнем вентиляторе блока охлаждения (24 В, 3 А)
|
-
|
-
|
+
|
-
|
-
|
-
|
+
|
-
|
+
|
-
|
+
|
-
|
-
|
+
|
-
|
+
|
-
|
|
Температура
хранения, [ОС]
|
-25...70
|
|
Температура
эксплуатации, [ОС]
|
-10...45
|
- В системах с
обратной связью необходимо вычесть 5% на резерв управления.
- Рекомендуемое
минимальное сечение при длине кабеля (медь) до 100 м.
- Выходная частота
не должна превышать 1/10 от частоты модуляции.
Цены на преобразователи частоты KEB F5 мощностью от 200 до 900 кВт
В таблицее приведены иентировочные цены на преобразователи частоты KEB большой мощности.
Конечная цена комплектного частотно-регулируемого привода может варироватся
в зависимости от комплектации.
| Тип | Мощность | Ток | Кол-во модулей | F кГц |
Цена в евро для стандартного исполения с воздушным охлаждениемю |
Цена в евро для исполнения с водяным охлаждением. |
| 28.F5.A1P-90xA/H | 200 | 370 | 1 | 2 / 4 | 19000 | 19000 |
| 28.F5.A0P-900A/H | 200 | 370 | 1 | | 18000 | 18000 |
| 29.F5.A1P-90xD/H | 250 | 460 | 1 | 2 / 4 | 20000 | 21000 |
| 29.F5.A0P-900D/H | 250 | 460 | 1 | | 20000 | 20000 |
| 30.F5.A1P-90xH | 315 | 570 | 1 | 2 / 4 | | 22000 |
| 30.F5.A0P-900H | 315 | 570 | 1 | | | 21000 |
| 33.F5.A1P-90xD/H | 450 | 800 | 2 | 2 / 4 | 35000 | 35000 |
| 33.F5.A0P-900D/H | 450 | 800 | 2 | | 33000 | 34000 |
| 34.F5.A1P-90xD/H | 500 | 890 | 2 | 2 / 4 | 36000 | 37000 |
| 34.F5.A0P-900D/H | 500 | 890 | 2 | | 34000 | 35000 |
| 35.F5.A1P-90xH | 560 | 1000 | 2 | 2 / 4 | | 39000 |
| 35.F5.A0P-900H | 560 | 1000 | 2 | | | 37000 |
| 35.F5.A1P-90xD | 560 | 1000 | 3 | 2 / 4 | 44000 | |
| 35.F5.A0P-900D | 560 | 1000 | 3 | | 42000 | |
| 36.F5.A1P-90xD/H | 630 | 1150 | 3 | 2 / 4 | 51000 | 51000 |
| 36.F5.A0P-900D/H | 630 | 1150 | 3 | | 46000 | 46000 |
| 37.F5.A1P-90xD/H | 710 | 1330 | 3 | 2 | 54000 | 55000 |
| 37.F5.A0P-900D/H | 710 | 1330 | 3 | | 50000 | 50000 |
| 38.F5.A1P-90xH | 800 | 1450 | 3 | 2 | | 60000 |
| 38.F5.A0P-900H | 800 | 1450 | 3 | | | 54000 |
| 28.F5.A1P-B0xA/H | 200 | 225 | 1 | 2 | 20000 | 21000 |
| 28.F5.A0P-B00A/H | 200 | 225 | 1 | | 20000 | 20000 |
| 29.F5.A1P-B0xD/H | 250 | 280 | 1 | 2 | 22000 | 22000 |
| 29.F5.A0P-B00D/H | 250 | 280 | 1 | | 21000 | 21000 |
| 30.F5.A1P-B0xH | 315 | 345 | 1 | 2 | | 23000 |
| 30.F5.A0P-B00H | 315 | 345 | 1 | | | 22000 |
| 30.F5.A1P-B0xA | 315 | 345 | 2 | 2 | 34000 | |
| 30.F5.A0P-B00A | 315 | 345 | 2 | | 32000 | |
| 32.F5.A1P-B0xA/H | 400 | 430 | 2 | 2 | 36000 | 36000 |
| 32.F5.A0P-B00A/H | 400 | 430 | 2 | | 34000 | 34000 |
| 33.F5.A1P-B0xD/H | 450 | 500 | 2 | 2 | 37000 | 37000 |
| 33.F5.A0P-B00D/H | 450 | 500 | 2 | | 35000 | 35000 |
| 34.F5.A1P-B0xD/H | 500 | 550 | 2 | 2 | 38000 | 39000 |
| 34.F5.A0P-B00D/H | 500 | 550 | 2 | | 36000 | 37000 |
| 35.F5.A1P-B0xD/H | 560 | 620 | 2 | 2 | 40000 | 41000 |
| 35.F5.A0P-B00D/H | 560 | 620 | 2 | | 38000 | 39000 |
| 36.F5.A1P-B0xA/H | 630 | 710 | 3 | 2 | 53000 | 54000 |
| 36.F5.A0P-B00A/H | 630 | 710 | 3 | | 49000 | 49000 |
| 37.F5.A1P-B00D/H | 710 | 820 | 3 | 2 | 58000 | 58000 |
| 37.F5.A0P-B00D/H | 710 | 820 | 3 | | 54000 | 54000 |
| 38.F5.A1P-B00D/H | 800 | 900 | 3 | 2 | 62000 | 63000 |
| 38.F5.A0P-B00D/H | 800 | 900 | 3 | | 58000 | 58000 |
| 39.F5.A1P-B00H | 900 | 1000 | 3 | 2 | | 66000 |
| 39.F5.A0P-B00H | 900 | 1000 | 3 | | | 62000 |
|
|
