Синхронные серво-двигатели LENZE

Синхронные серво-двигатели LENZE MCS 230v

Обеспечивает лучшую эффективность в самых ограниченных пространствах.

Сервосинхронный двигатель для точно управляемого движения.

В особенности подходит для: приложений, которые требуют высокую динамичность работы, точность и минимальные габариты.

MCS	n	M0	Mn	Mmax	Pn	I0	In	Imax	Un	Fn	Сеть	Фланец	Вал
230v	[r/min]	[Nm]	[Nm]	[Nm]	[kW]	[A]	[A]	[A]	[V]	[Hz]	[FxV]	[mm]	[mm]
Non-ventilated
MCS06C41L	4050	0,8	0,6	2,4	0,25	2,5	2,5	10,8	125	270	3x230v	62	11
MCS06C60L	6000	0,8	0,5	2,4	0,31	4,3	4	18,5	85	400	3x230v	62	11
MCS06F41L	4050	1,5	1,2	4,4	0,51	2,9	2,9	10,5	165	270	3x230v	62	11
MCS06F60L	6000	1,5	0,9	4,4	0,57	3,8	3,4	16,5	125	400	3x230v	62	11
MCS06I41L	4050	2	1,5	6,2	0,64	3,1	2,9	11,8	175	270	3x230v	62	11
MCS06I60L	6000	2	1,2	6,2	0,75	4,2	3,6	16	150	400	3x230v	62	11
MCS09D41L	4050	3,3	2,3	9,5	1	5,3	4,6	20	165	270	3x230v	89	14
MCS09D60L	6000	3,3	1,8	9,5	1,1	10,3	7	39	110	400	3x230v	89	14
MCS09F38L	3750	4,2	3,1	15	1,2	6	5	30	160	250	3x230v	89	14
MCS09F60L	6000	4,2	2,4	15	1,5	10,5	7,9	53	125	400	3x230v	89	14
MCS09H41L	4050	5,5	3,8	20	1,6	8,5	6,8	40	160	270	3x230v	89	14
MCS09H60L	6000	5,5	3	20	1,9	12	8	57	145	400	3x230v	89	14
MCS09L41L	4050	7,5	4,5	32	1,9	12,4	8,4	64	145	270	3x230v	89	14
MCS12D20L	1950	6,4	5,5	18	1,1	5,5	5,2	20	175	130	3x230v	116	19
MCS12D41L	4050	6,4	4,3	18	1,8	10,7	8,8	40	155	270	3x230v	116	19
MCS12H15L	1500	11,4	10	29	1,6	8,2	7,8	24	158	100	3x230v	116	19
MCS12H30L	3000	11,4	8	29	2,5	13,5	10,5	39	165	200	3x230v	116	19
MCS12L20L	1950	15	13,5	56	2,8	12,4	11,8	57	165	130	3x230v	116	19

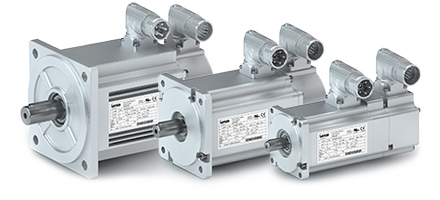

Компактные синхронные серво-двигатели LENZE MCM 400v

Средняя динамика в компактном дизайне.

MCM – компактный синхронный серво-двигатель для приложений позиционирования, робототехники, упаковочных технологий и систем управления материалом. В паре с i700 Серво-инверторами, Серво-приводами 9400 и 8400 TopLine Инверторными приводами обеспечивает высокопроизводительные приводные решения в диапазоне моментов от 0.6 до 26.4 Нм.

Преимущества:

Компактный размер

Простота управления благодаря оптимальному отношению инерции нагрузки и мотора

Оптимальные характеристики плавности хода для точных результатов работы

Подходит для использования в пищевой промышленности, благодаря гладкой поверхности корпуса

В качестве датчика ОС используется резольвер и многооборотный SinCos энкодер для высокой точности

Простая установка и техническая поддержка благодаря SpeedTec коннектору с поворотными коннекторным коробками

MCM	n	M0	Mn	Mmax	Pn	I0	In	Imax	Un	Fn	Сеть	Фланец	Вал
400v	[r/min]	[Nm]	[Nm]	[Nm]	[kW]	[A]	[A]	[A]	[V]	[Hz]	[FxV]	[mm]	[mm]
Non-ventilated
MCM06C30-	3000	0,7	0,6	1,8	0,19	1	0,9	2,5	183	200	3x400v	62	11
MCM06E30-	3000	1,4	1,2	3,1	0,38	1,2	1,1	2,6	273	200	3x400v	62	11
MCM09C30-	3000	1,5	1,3	3,5	0,4	1,1	1,1	2,6	300	200	3x400v	89	14
MCM09E30-	3000	2,9	2,4	6,5	0,75	2,1	1,9	4,8	296	200	3x400v	89	14
MCM12C30-	3000	2,9	2,4	6,5	0,75	2,1	1,8	4,8	283	250	3x400v	116	19
MCM12F30-	3000	5,5	4,8	14,1	1,5	3,8	3,5	10	291	250	3x400v	116	19
MCM12J30-	3000	9,6	8	26,4	2,5	6,8	5,8	19	274	250	3x400v	116	19

Синхронные серво-двигатели LENZE MCS 400v

Обеспечивает лучшую эффективность в самых ограниченных пространствах.

Сервосинхронный двигатель для точно управляемого движения.

MCS	n	M0	Mn	Mmax	Pn	I0	In	Imax	Un	Fn	Сеть	Фланец	Вал
400v	[r/min]	[Nm]	[Nm]	[Nm]	[kW]	[A]	[A]	[A]	[V]	[Hz]	[FxV]	[mm]	[mm]
Non-ventilated
MCS06C41-	4050	0,8	0,6	2,4	0,25	1,3	1,3	5,4	225	270	3x400v	62	11
MCS06C60-	6000	0,8	0,5	2,4	0,31	2,5	2,4	10,8	135	400	3x400v	62	11
MCS06F41-	4050	1,5	1,2	4,4	0,51	1,5	1,5	5,3	320	270	3x400v	62	11
MCS06F60-	6000	1,5	0,9	4,4	0,57	2,9	2,5	10,5	180	400	3x400v	62	11
MCS06I41-	4050	2	1,5	6,2	0,64	1,7	1,6	5,9	325	270	3x400v	62	11
MCS06I60-	6000	2	1,2	6,2	0,75	3,4	2,9	11,8	190	400	3x400v	62	11
MCS09D41-	4050	3,3	2,3	9,5	1	2,6	2,3	10	320	270	3x400v	89	14
MCS09D60-	6000	3,3	1,8	9,5	1,1	5,3	3,8	20	210	400	3x400v	89	14
MCS09F38-	3750	4,2	3,1	15	1,2	3	2,5	15	330	250	3x400v	89	14
MCS09F60-	6000	4,2	2,4	15	1,5	6	4,5	30	230	400	3x400v	89	14
MCS09H41-	4050	5,5	3,8	20	1,6	4,3	3,4	20	300	270	3x400v	89	14
MCS09H60-	6000	5,5	3	20	1,9	8,5	6	40	190	400	3x400v	89	14
MCS09L41-	4050	7,5	4,5	32	1,9	6,2	4,2	32	295	270	3x400v	89	14
MCS09L51-	5100	7,5	3,6	32	1,9	12,4	6,9	64	180	340	3x400v	89	14
MCS12D20-	1950	6,4	5,5	18	1,1	2,7	2,6	10	345	130	3x400v	116	19
MCS12D41-	4050	6,4	4,3	18	1,8	5,5	4,5	20	310	270	3x400v	116	19
MCS12H15-	1500	11,4	10	29	1,6	4,1	3,8	12	300	100	3x400v	116	19
MCS12H35-	3525	11,4	7,5	29	2,8	8,2	5,7	24	325	235	3x400v	116	19
MCS12L20-	1950	15	13,5	56	2,8	6,2	5,9	28	330	130	3x400v	116	19
MCS12L41-	4050	15	11	56	4,7	12,4	10,2	57	300	270	3x400v	116	19
MCS14D15-	1500	11	9,2	29	1,45	5	4,5	17	305	100	3x400v	143	24
MCS14D36-	3600	11	7,5	29	2,8	10	7,5	33	295	240	3x400v	143	24
MCS14H15-	1500	21	16	55	2,5	8,5	6,6	26	325	100	3x400v	143	24
MCS14H32-	3225	21	14	55	4,7	16,9	11,9	52	295	215	3x400v	143	24
MCS14L15-	1500	28	23	77	3,6	12	9,7	37	315	100	3x400v	143	24
MCS14L32-	3225	28	17,2	77	5,8	24	15	75	275	215	3x400v	143	24
MCS14P14-	1350	37	30	105	4,2	12,2	10,8	46	340	90	3x400v	143	24
MCS14P32-	3225	37	21	105	7,1	24,3	15,6	92	315	215	3x400v	143	24
MCS19F14-	1425	32	27	86	4	9,9	8,6	31	335	95	3x400v	192	28
MCS19F30-	3000	32	21	86	6,6	19,8	14	63	300	200	3x400v	192	28
MCS19J14-	1425	51	40	129	6	15,2	12,3	45	330	95	3x400v	192	28
MCS19J30-	3000	51	29	129	9,1	30,5	18,5	90	300	200	3x400v	192	28
MCS19P14-	1350	64	51	190	7,2	17,5	14,3	60	330	90	3x400v	192	28
MCS19P30-	3000	64	32	190	10	34,9	19	120	320	200	3x400v	192	28

Синхронные серво-двигатели LENZE MCS 400v с независимой вентиляцией

MCS	n	M0	Mn	Mmax	Pn	I0	In	Imax	Un	Fn	Сеть	Фланец	Вал
400v	[r/min]	[Nm]	[Nm]	[Nm]	[kW]	[A]	[A]	[A]	[V]	[Hz]	[FxV]	[mm]	[mm]
forced ventilated
MCS12D17-	1650	7,5	7	17,7	1,2	3,2	3	10	330	110	3x400v	116	19
MCS12D35-	3525	7,5	6	17,7	2,2	6,4	5,6	20	300	235	3x400v	116	19
MCS12H14-	1350	12,8	12	29	1,7	4,3	4,1	12	310	90	3x400v	116	19
MCS12H34-	3375	12,8	10,5	29	3,7	8,5	7,5	24	320	225	3x400v	116	19
MCS12L17-	1650	19	17	56,4	2,9	7,2	6,7	28	300	110	3x400v	116	19
MCS12L39-	3900	19	14	56,4	5,7	14,4	11,7	57	295	260	3x400v	116	19
MCS14D14-	1350	12,5	12	29	1,7	5,7	5,4	17	345	90	3x400v	143	24
MCS14D30-	3000	12,5	10,5	29	3,3	11,4	9,7	33	325	200	3x400v	143	24
MCS14H12-	1200	25,5	23,5	54,8	3	9,3	8,3	26	335	80	3x400v	143	24
MCS14H28-	2775	25,5	20,5	54,8	6	18,4	15	52	325	185	3x400v	143	24
MCS14L14-	1350	34,5	30,5	77,1	4,3	13,4	11,8	37	335	90	3x400v	143	24
MCS14L30-	3000	34,5	25,5	77,1	8	26,7	20,8	75	310	200	3x400v	143	24
MCS14P11-	1050	43,5	42	105	4,6	14,1	13,4	46	330	70	3x400v	143	24
MCS14P26-	2625	43,5	33	105	9,1	28,3	21,9	92	325	175	3x400v	143	24
MCS19F12-	1200	41,5	38	86	4,8	12,2	11,3	31	320	80	3x400v	192	28
MCS19F29-	2850	41,5	32,5	86	9,7	24,5	20,1	63	320	190	3x400v	192	28
MCS19J12-	1200	70,5	62,5	129	7,9	20,3	18,3	45	320	80	3x400v	192	28
MCS19J29-	2850	70,5	50,5	129	15,1	40,6	31	90	315	190	3x400v	192	28
MCS19P12-	1200	86	72	190	9	22,4	21,3	60	310	80	3x400v	192	28
MCS19P29-	2850	86	53	190	15,8	44,7	29,5	120	315	190	3x400v	192	28

Синхронные серво-двигатели LENZE MDSKS MDFKS

Синхронные серво-двигателис высоким моментом для точно управляемого движения. Диапазон моментов: 2.8 - 52 Нм (1.1 - 5.9 кВт)

В особенности подходит для: приложений, требующих лучшей возможной динамики работы.

Преимущества:

Высокая допустимая перегрузка

Большие угловые ускорения

Разъемные соединения для быстрой установки и простого обслуживания

Резольвер в качестве датчика ОС, альтернативно: инкрементальный энкодер или энкодер абсолютного значения

Доступность с удерживающим тормозом

Естественная или искусственная вентиляция

Степень защиты IP65 (искусственная вентиляция IP 54)

Для еще большей точности и энергоэффективности

MD◊KS	n	M0	Mn	Mmax	Pn	I0	In	Imax	Un	Fn	Сеть	Фланец	Вал
400v	[r/min]	[Nm]	[Nm]	[Nm]	[kW]	[A]	[A]	[A]	[V]	[Hz]	[FxV]	[mm]	[mm]
Non-ventilated
MDSKS◊◊056-23	3800	3,2	2,8	11,6	1,1	2,6	2,3	10	330	190	3x400v	102	14
MDSKS◊◊056-33	4000	4,7	4,2	17,2	1,8	4	3,6	16	325	200	3x400v	102	14
MDSKS◊◊071-03	3400	6,7	5,7	23,6	2	4,9	4,2	19	330	170	3x400v	130	19
MDSKS◊◊071-13	3700	10	8,3	35,2	3,2	8,4	7	32	325	185	3x400v	130	19
MDSKS◊◊071-33	3600	14,7	12,3	52	4,6	11,9	10	45	325	180	3x400v	130	19
forced ventilated
MDFKS◊◊071-03	3300	8,8	7,5	23,6	2,6	6,6	5,6	19	330	165	3x400v	130	19
MDFKS◊◊071-13	3600	13,3	11	35,2	4,1	11,1	9,2	32	325	180	3x400v	130	19
MDFKS◊◊071-33	3500	19,3	16,2	52	5,9	15,6	13,1	45	325	175	3x400v	130	19
