Многофункциональные операторские панели или пульты - это специализированные устройства для оперативного ввода и отображения информации, которые могут осуществлять обмен данными с удаленным компьютером или контроллером через последовательный порт. В качестве устройства ввода применяется небольшая клавиатура или сенсорный экран, а для визуализации используются символьные или графические индикаторы. Обмен данными осуществляется по последовательным интерфейсным каналам RS-232/RS-485, что позволяет использовать терминалы на значительном удалении от контроллера.
Часто при построении распределенной системы управления возникает задача вводить и контролировать данные о технологическом процессе в самых разнообразных точках системы. Применение полноценного компьютера и монитора не всегда бывает экономически и технологически оправдано для этих целей. Обычно вполне достаточно компактного устройства с небольшим экраном и клавиатурой, обеспечивающего связь оператора с компьютером верхнего уровня.
Такой операторский пульт можно подключать к любой удаленной точке системы сбора данных и управления, с его помощью удобно контролировать основные параметры технологического процесса, производить задание начальных параметров и вносить необходимые изменения в ходе процесса.
Линейка операторских панелей серии PWS производства HITECH разработана для применения в различных системах управления от простой, где требуется только ввод и отслеживание нескольких параметров, до систем управления технологической линией с возможностью отображения графической информации, мнемосхем, графиков в реальном времени.
Один из самых высоких на мировом рынке коэффициентов "цена-качество" делает данные устройства оптимальными для применения в любых системах автоматизации и контроля.

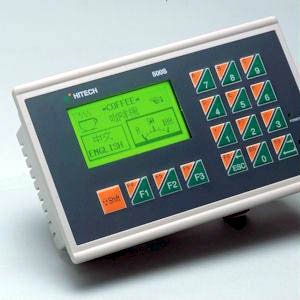

Операторская панель PWS500 относится к бюджетным решениям нижнего ценового диапазона. 3-х дюймовый жидкокристаллический экран с светодиодной подсветкой обеспечивает разрешение 160х80 точек для текста и графики. Имеет 21 общую и 9 программируемых клавиш. Программируемые клавиши могут активировать заранее определенные действия, например, запуск пользовательского приложения. Модель PWS-520S имеет 8 входов и 8 выходов для обеспечения большей функциональности. Для приложений, требующих в работе более одной операторской панели, PWS 500-й серии может быть подключена в режиме "ведомый" к другой операторской панели этой же серии. Кроме того, эта серия включает в себя такие возможности, как: ведение истории тревог, ведение истории событий, парольная защита, защита ввода данных, программируемое время ожидания нажатия клавиши и встроенная многоязыковая поддержка.
Разработка приложений осуществляется в программном обеспечении ADP. Это позволяет легко создавать следующие объекты: объемные клавиши, цифровые и текстовые дисплеи индикации/ввода, многорежимные и линейные индикаторы, дисплеи сохраненных сообщений, меняющиеся табло, барграфы, тренды, секторные диаграммы, графики X-Y, симуляции щитовых приборов, структурные графики, анимированные графики, динамически изменяющиеся прямоугольники и круги, активные дисплеи тревоги, окна ввода пользовательских паролей и паролей разработчиков, а также пошаговые логические функции.
С использованием более 95 драйверов различных ПЛК, а также с возможностью создания своих драйверов, можно подключить операторскую панель PWS серии 500 к любому ПЛК, используя интерфейсы RS-232, RS-422, RS-485.

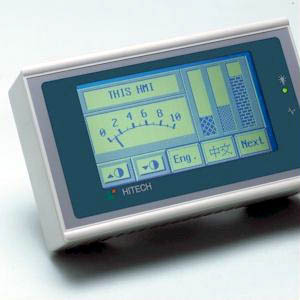

PWS-700 интеллектуальная операторская панель, обеспечивающая высокие эксплуатационные характеристики и функциональность. PWS-700 принадлежит к миниатюрным промышленным операторским панелям для осуществления контроля Вашего ПЛК (Программируемый Логический Контроллер). Говоря с точки зрения функциональности, PWS-700 является наиболее компактной панелью из серии PWS семейства PLC WORKSTATION.
Существует две модификации панелей:
PWS-700 имеет жидкокристаллический монитор с диагональю 4.7'' (дюйма) с разрешением 240 (по горизонтали) х 128 (по вертикали). Соответствие уровня защищенности передней панели классу IP65 (стандарту NEMA4) и применение сенсорного экрана, оптимизированного для применения в промышленных условиях (знак сертификации СЕ) делают данную панель весьма прочным и надежным в эксплуатации изделием. С применением данной панели Вы получаете доступ к внутренним переключателям и регистрам Вашего ПЛК через серийный порт. Конфигурирование PWS-700 осуществляется с использованием программного обеспечения ADP3 для операционной системы Windows.

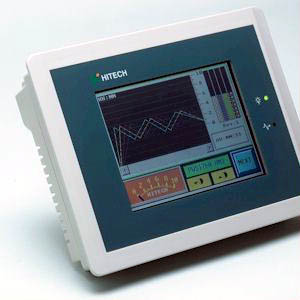

Операторские панели серии PWS1700 содержат 5.7-дюймовый VGA дисплей, который может работать в монохромном, 16 или 256-цветном режиме. Аналоговый резистивный сенсорный экран может работать с объектами, форма которых четко не ограничена. Для приложений, требующих в работе более одной операторской панели, PWS 1700-й серии имеет возможность подсоединения к себе 8 дополнительных операторских панелей и одного ПЛК. Кроме того, эта серия включает в себя такие возможности, как: ведение истории тревог, ведение истории событий, обработка данных, парольная защита, защита ввода данных, программируемое время ожидания нажатия клавиши и встроенная многоязыковая поддержка.
Разработка приложений осуществляется в программном обеспечении ADP. Это позволяет легко создавать следующие объекты: объемные клавиши, цифровые и текстовые дисплеи индикации/ввода, многорежимные и линейные индикаторы, дисплеи сохраненных сообщений, меняющиеся табло, барграфы, барграфы отклонения, тренды, секторные диаграммы, графики X-Y, симуляции щитовых приборов, структурные графики, анимированные графики, динамически изменяющиеся прямоугольники и круги, активные дисплеи тревоги, окна ввода пользовательских паролей и паролей разработчиков, а также пошаговые логические функции.
С использованием более 95 драйверов различных ПЛК, а также с возможностью создания своих драйверов, можно подключить операторскую панель PWS серии 1700 к любому ПЛК, используя интерфейсы RS-232, RS-422, RS-485.
