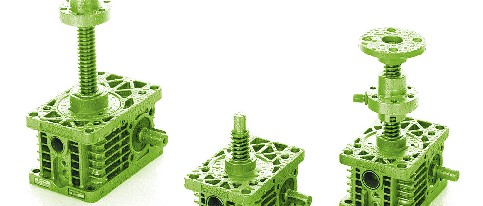

Винтовые домкраты ZIMM

Универсальные кубики для построения систем силовых линейных перемещений

Компания Сервотехника-Нева представляет решения, системы и компоненты для прямолиненйного силового перемещения. Это подъемные устройства, механизмы и системы на базе винтовых промышленных домкратов производства австрийской компании ZIMM. Системы домкратов ZIMM сконстуированы с большой изобретатальностью, предложены в широком диапазоне нагрузок и могут комплектоваться большим количеством опций, аксессуаров и дополнительных принадлежностей. Эти факторы позволяет легко решать задачи силового линейного перемещения, рассматривая их в комплексе и находя оптимум.

Основой винтовых домкратов ZIMM являются две механические передачи: червячная и передача винт-гайка. В зависимости от типа домкрата (тип S - stehnde Spindel с вращающейся гайкой и двигающимся поступательно винтом или тип R - rotierende Spindel с вращающимся винтом и двигающейся поступательно гайкой) взаимное расположение червячной и винтовой передач будет различным (для типа S гайка непосредственно соединена с выходным червячным колесом и винт проходит насквозь получающегося червячного редуктора, а для типа R уже винт установлен одним концом в червячном колесе и гайка перемещается поступательно по винту).

Корпус червячного редуктора домкрата выполенен практически в виде кубика. Слово кубик можно воспринимать как в прямом (действительно сечение корпуса редуктора является практически квадратным), так и в переносном смысле - получающиеся домкраты являются своего рода базовыми кубиками для построения систем готовых комплектных решений. В дополнение к базовым кубикам (домкратам) фирма ZIMM продумала целый ряд элементов таких, как муфты и длинные валы передачи крутящего момента для синхронизации работы нескольких домкратов, конические и гипоидные угловые редукторы для удобного конструктивного расположения и электродвигатели в комплекте с переходными фланцами для приведения всей системы в движение. Следует ометить, что в рамках одного типоразмера базовые размеры редукторов и расположение валов согласованы, что значительно упрощает построение системы в целом.

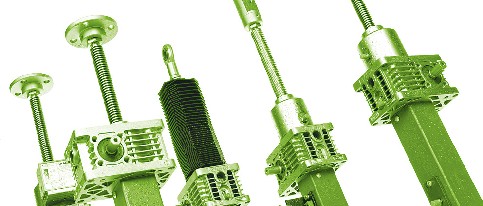

Каждый модуль винтового дократа может быть укомплектован различными вариантами исполения винтов и гаек, дополнен защитами от проворачивания, подшипниковыми опорами, концевыми выключателями, гофрированной или спиральной защитой винта от грязи и пыли, тормозом, энкодером, специальными элементами крепления и т.д. Количество опций увеличивается добавляя все больше возможностей для творчества конструктору-разработчику, что в свою очередь позволяет удовлетворить наилучшим образом требованиям технического задания на исполение той или иной системы.

При решении конкретной задачи всегда интересно иметь в виду уже реализованные проекты. Наиболее характерные примеры применения домкратов ZIMM можно посмотреть здесь >>>
