Линейные модули СТМ СТМТ

Описание

Линейные модули СТМ для средних нагрузок, используются для точного и плавного перемещения объектов по прямой траектории.

Линейные модули СТМТ и СТМУ для тяжелых нагрузок (до 200 кг), используются для точного и плавного перемещения крупных тяжелых объектов по прямой траектории.

Линейные модули СТМ образуют новую линейку продуктов. Эти модули предназначены для осуществления точного и плавного перемещения объектов по прямой траектории. В конструкции модуля применены рельсовые направляющие качения и ШВП 5-го класса точности.

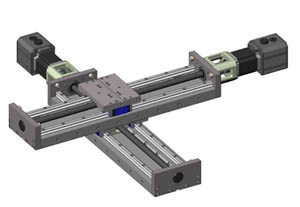

Через специальный переходной фланец и сильфонную муфту модуль стыкуется с двигателем. При необходимости из данных модулей можно построить многоосевую систему позиционирования.

Сфера применения данного продукта весьма широка: лабораторное оборудование, медицинские приборы, испытательные стенды, координатные столы, компактные транспортные системы, манипуляторы. Универсальность линейного модуля позволяет использовать его в разных отраслях промышленности.

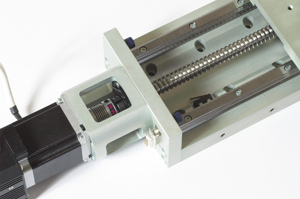

Конструктивно линейный модуль состоит из несущего силового элемента с интегрированными в него рельсовыми направляющими качения. На фланцевых опорах устанавливается винт ШВП, крутящий момент к которому передаётся от двигателя через сильфонную муфту. За счёт вращения винта происходит перемещение каретки модуля, которая в свою очередь служит платформой для установки на ней всевозможных изделий и механизмов.

Монтаж и сборка систем линейного перемещения осуществляется с использованием имеющихся на основании и каретке модуля специальных технологических элементов (резьбовых отверстий, шпоночных канавок).

В стандартной комплектации модуль оснащен аварийными упорами. Опционально устанавливаются концевые выключатели, выводы с которых заведены в стандартный разъем D-Sub. Модули серии СТМ снабжены двумя шариковыми танкетками, на которые крепится каретка длиной 110 мм. Модули серии СТМУ обладают повышенной нагрузочной способностью, снабжены четырьмя танкетками и удлиненной кареткой (длина 200 мм).

Также возможно включение таких опций, как защита направляющих и винта ШВП, установка датчика линейного положения, изменение размеров каретки согласно требованиям заказчика, подготовка дополнительных резьбовых отверстий и другое.

При совместном использовании с оригинальным приводом СПШ10-23 и программой управления, система представляет из себя полностью законченное решение по прецизионному перемещению.

В базовой комплектации модули СТМ и СТМУ поставляются без двигателя, переходного стакана, муфты. Возможно изготовление переходного стакана под двигатель заказчика и по его чертежам. Также может быть подобрана сильфонная муфта R+W для соединения вала ШВП и вала двигателя.

Технические характеристики линейных модулей СТМ и СТМУ здесь >>>
